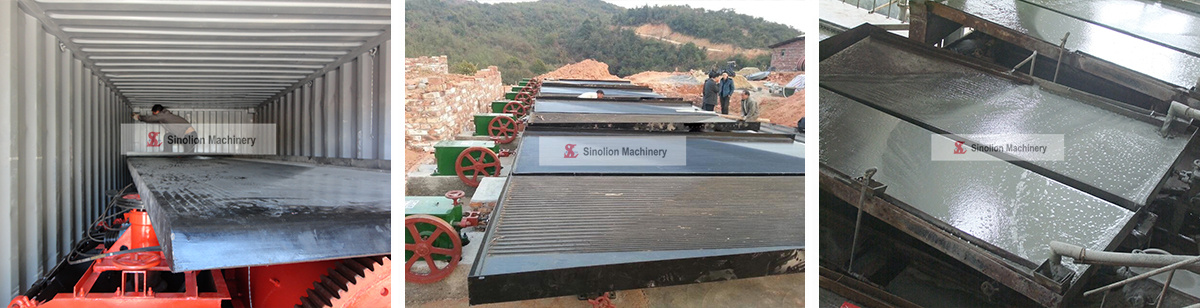

— 圖片實拍 —
— 設備簡介 —
搖床是國內廣泛使用的有效重選設備，其選別部分基本是傳統的木質床面。實踐證明，木質床面容易變形損壞、維修頻繁，使用期短，木材生漆等原材料日趨緊缺，難以適應生產發展的要求。為此，鄭州中獅研制了6S型新式玻璃鋼搖床面以取代木質床面。鑒定認為其結構先進，性能良好，運轉可靠，選別指標優良，在材質、結構、制造工藝等方面與木質床面完全不同，是對傳統木質床面的重大革新，確定批量生產推廣使用。
— 性能特點 —
1.剛度、強度大、變形小。
2.吸水率低、不增重。
3.工作表面不易損壞、耐磨性好、維修量小。
4.不吸潮泡腫、不霉?fàn)€、無蟲蛀。
5.抗化學腐蝕、耐酸堿、不忌礦漿是的藥劑。
6.耐氣候性好、形狀穩定、不干裂。
7.選別性能良好、指標穩定。
8.保留了木質床面的裝配尺寸、兩者可互換安裝。
— 技術參數 —
| 名 稱 | 單 位 | 粗砂搖床床面 | 細砂搖床床面 | 礦泥搖床床面 | |
| 床面尺寸 | 長度 | mm | 4450 | 4450 | 4450 |
| 傳動端寬 | mm | 1855 | 1855 | 1855 | |
| 精礦端寬 | mm | 1546 | 1546 | 1546 | |
| 有效給礦粒度 | mm | 2 | 0.5 | 0.15 | |
| 給礦量 | t/d | 30-60 | 10-20 | 15-25 | |
| 給礦濃度 | % | 25-30 | 20-25 | 15-25 | |
| 行 程 | mm | 16-22 | 11-16 | 8-16 | |
| 頻率 | f | 45-48 | 18-53 | 50-57 | |
| 床面清洗水量 | t/d | 80-150 | 30-60 | 10-17 | |
| 床面橫向坡度 | 度 | 2°30-4°30 | 1°30-3°30 | 1°-2° | |
| 床面縱向坡度 | % | 1.4 | 0.92 | ----- | |
| 床面尖夾角 | ° | 32°-42° | 40° | 42° | |
| 選礦面積 | M2 | 7.6 | 7.6 | 7.6 | |
| 床面長度比 | 2.6 | 2.6 | 2.6 | ||
| 床面斷面形狀 | 矩形 | 鋸齒型 | 三角形 | ||
